Elektrisch betriebene Gabelstapler und Flurförderzeuge sind auf leistungsfähige Batterien angewiesen. Doch nicht jede Staplerbatterie ist gleich.
Unterschiede im Aufbau und in der Zellchemie wirken sich direkt auf Leistung, Ladeverhalten und Lebensdauer aus.
In diesem Beitrag erfahren Sie, wie Staplerbatterien funktionieren, welche Technologien zum Einsatz kommen und worauf Sie bei Auswahl und Betrieb achten sollten.

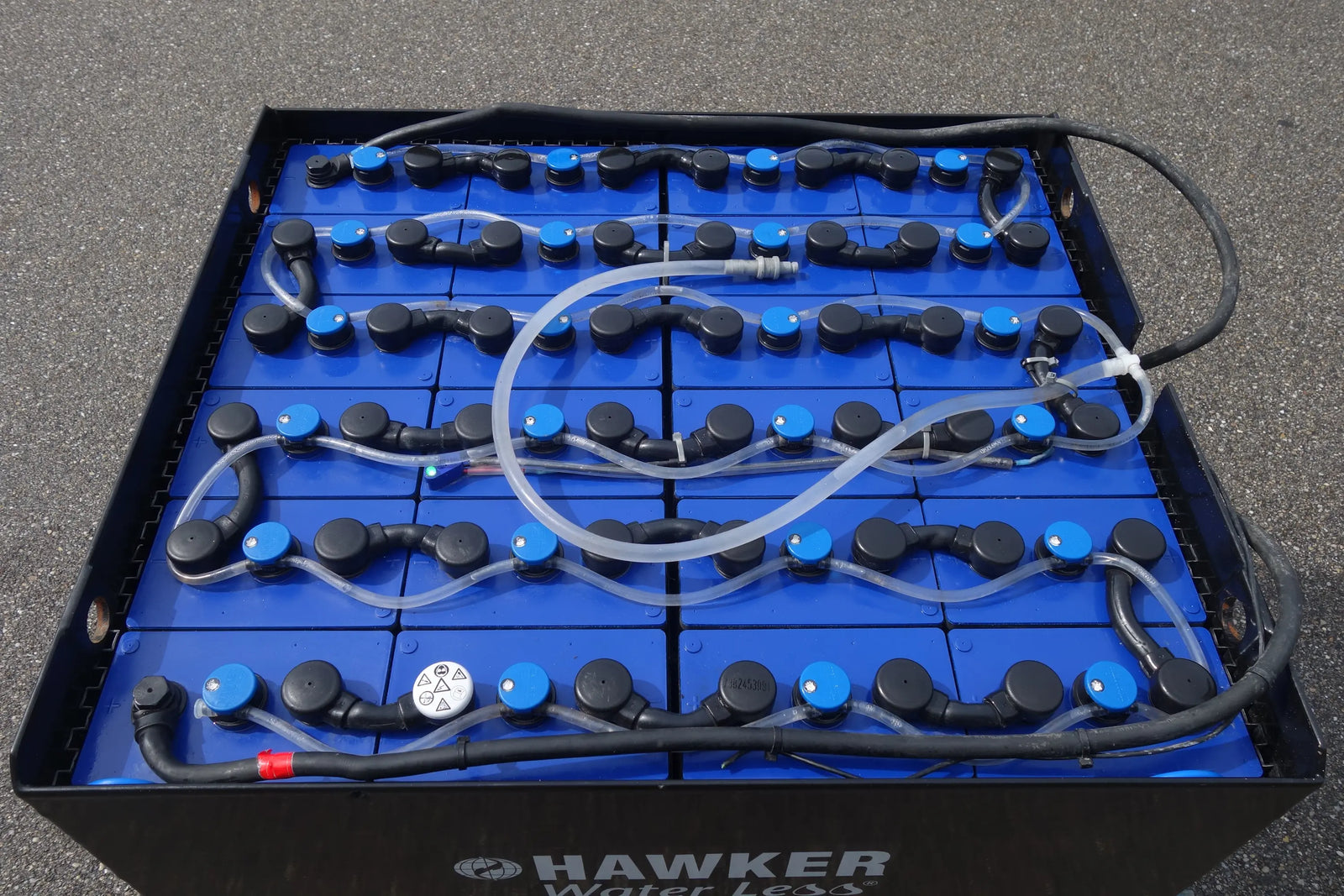

Wie ist eine Staplerbatterie aufgebaut?
Eine Staplerbatterie besteht generell aus mehreren Batteriezellen, die in Serie oder parallel geschaltet sind, um die erforderliche Nennspannung zu erreichen. Jede dieser Zellen enthält eine Anode und eine Kathode, die in einem Elektrolyt schwimmen. Durch eine elektrochemische Reaktion wird chemische Energie in elektrische Energie umgewandelt, die dann den Gabelstapler antreibt.
Die wichtigsten Bestandteile einer Staplerbatterie:
- Batteriezellen: Jede Zelle hat eine Spannung von ca. 2 Volt.
- Elektrolyt: Je nach Batterietyp besteht er aus Schwefelsäure, Nickel-Cadmium oder Lithium-Ionen-Verbindungen.
- Separatoren: Sie verhindern einen Kurzschluss zwischen den beiden Elektroden.
- Gehäuse/Trog: Robustes, oft säurebeständiges Material schützt die Batterie vor äußeren Einflüssen.
Welche Batterietypen werden für Stapler und Flurförderzeuge eingesetzt?
Unter den Staplerbatterien gibt es verschiedene Technologien mit individuellen Vor- und Nachteilen. Die wichtigsten Typen sind:
Bleibatterien
Bleibatterien sind die am häufigsten verwendeten Akkus in Gabelstaplern und Flurförderzeugen. Sie nutzen eine Verdünnte Schwefelsäure als Elektrolyt und bestehen aus hintereinandergeschalteten Zellen.
Vorteile
- Günstig in der Anschaffung
- Robuste und bewährte Technik
- Hohe Kapazität für lange Einsatzzeiten
Nachteile
- Lange Ladezeiten und kein schnelles Zwischenladen möglich
- Regelmäßige Wartung erforderlich (z. B. Wasser nachfüllen)
- Selbstentladung bei längerer Nichtbenutzung
Nickel-Cadmium-Batterien
Ni-Cd-Batterien haben eine höhere Zyklenfestigkeit als Bleibatterien und sind deutlich temperaturunempfindlicher. Sie bestehen aus einer Anode aus Cadmium und einer Kathode aus Nickeloxid-Hydroxid.
Vorteile
- Hohe Energiedichte und lange Lebensdauer
- Temperaturunempfindlich und arbeiten auch bei extremen Bedingungen zuverlässig
- Schnelle Aufladungen und Zwischenladungen möglich
Nachteile
- Teurer als Bleibatterien
- Enthalten Cadmium, ein umweltkritisches Schwermetall
- Memory-Effekt kann Kapazität mit der Zeit verringern
Lithium-Ionen-Batterien
Li-Ionen-Akkus sind eine relativ neue Technologie in der Welt der Traktionsbatterien. Sie bestehen aus mehreren elektrochemischen Zellen, die elektrische Energie in chemische Energie umwandeln und besonders effizient sind.
Vorteile
- Wartungsfrei und kein Wasser nachfüllen nötig
- Schnellladefähig und keine Memory-Effekte
- Höhere Effizienz und längere Lebensdauer als klassische Akkus
Nachteile
- Deutlich höhere Anschaffungskosten
- Begrenzte Zellspannung, erfordert präzises Batteriemanagement
Funktionsweise: Wie funktioniert eine Batterie in einem Gabelstapler oder Hubwagen?
Die Funktionsweise einer Staplerbatterie basiert auf einem einfachen Prinzip: Beim Laden werden geladene Elektronen von der Kathode aufgenommen und in chemische Energie umgewandelt. Beim Batterie entladen kehrt sich der Prozess um: Die gespeicherte chemische Energie wird in elektrische Energie umgewandelt und versorgt den Motor des Staplers oder Hubwagens.
Wichtige Aspekte der Funktionsweise:
- Reihenschaltung oder Parallelschaltung der Zellen bestimmt die Kapazität und Nennspannung.
- Separatoren sorgen dafür, dass nur Ionen, nicht aber Elektronen, zwischen den Elektroden fließen.
- Beim Laden und Entladen entstehen chemische Prozesse, die sich je nach Batterietyp unterscheiden.
Wie beeinflusst der Aufbau die Leistung einer Staplerbatterie?
Der Aufbau einer Staplerbatterie bestimmt, wie viel elektrische Energie sie speichern und abgeben kann. Entscheidend sind dabei die Anzahl und Anordnung der Batteriezellen, die Wahl der Elektrodenmaterialien und die Art des Elektrolyts.
- Mehr Zellen in Reihenschaltung = Höhere Nennspannung (z. B. 24V, 48V oder 80V).
- Parallelgeschaltete Zellen = Größere Kapazität, aber gleiche Spannung.
- Elektrodenmaterialien wie Blei oder Nickel-Cadmium beeinflussen die Ladefähigkeit und Lebensdauer.
- Separatoren und Gehäuse müssen durchlässig für Ionen, aber stabil gegen chemische Reaktionen sein.
Ein durchdachter Aufbau sorgt für eine stabile Leistungsabgabe, eine effiziente Ladung und Entladung sowie eine möglichst lange Nutzung ohne Leistungsverlust.
Warum unterscheiden sich Staplerbatterien in ihrer Bauweise?
Der Aufbau einer Staplerbatterie ist je nach Technologie und Einsatzzweck unterschiedlich. Bleibatterien benötigen z. B. einen flüssigen Elektrolyt, während Lithium-Ionen-Batterien eine festere Zellstruktur haben.
Unterschiede in der Bauweise
- Bleibatterien → Flüssiger Elektrolyt, müssen regelmäßig mit destilliertem Wasser nachgefüllt werden.
- Ni-Cd-Batterien → Robuste Bauweise, widerstandsfähig gegen hohe Umgebungstemperaturen, aber mit Memory-Effekt.
- Lithium-Ionen-Batterien → Kompakter, leichter und wartungsfrei, aber teurer in der Anschaffung.
Je nach Anforderungen an Kapazität, Ladezeiten und Wartungsaufwand ist eine bestimmte Bauweise besser geeignet. Der Aufbau der Batterie ist also immer ein Kompromiss zwischen Leistung, Kosten und Handhabung.
Welche Rolle spielen Materialien im Staplerbatterie-Aufbau?
Die Materialwahl beeinflusst maßgeblich die Leistungsfähigkeit und Haltbarkeit einer Staplerbatterie. Besonders die Metalle in den Elektroden und der Elektrolyt bestimmen, wie effizient die chemische Energie in elektrische Energieumgewandelt wird.
Anode und Kathode
- In Bleibatterien besteht die Anode aus Blei und die Kathode aus Bleioxid (Metalloxid).
- Nickel-Cadmium-Batterien nutzen eine Cadmium-Anode und eine Nickeloxid-Kathode.
- Lithium-Ionen-Akkus setzen auf moderne Metallverbindungen mit hoher Energiedichte.
Elektrolyt
- Bleibatterien verwenden eine Schwefelsäure-Lösung, die beim Laden und Entladen Ionen bewegt.
- Nickel-Cadmium-Batterien nutzen eine basische Lösung als Elektrolyt, die für eine geringe Selbstentladungsorgt.
- Lithium-Ionen-Batterien enthalten ein organisches Elektrolyt Gemisch, das eine besonders schnelle Ladungermöglicht.
Je nach Zusammensetzung des Akkumulators kann eine Batteriezelle mehr oder weniger elektrische Energie speichern, was sich auf die Nennspannung und die Lebensdauer auswirkt.
Warum ist der Minuspol entscheidend für die Batterieeffizienz?
Der Minuspol (Anode) spielt eine zentrale Rolle in der elektrochemischen Reaktion einer Staplerbatterie. Beim Laden werden Elektronen zugeführt, während sie beim Entladen wieder freigesetzt werden, um den Stapler mit elektrischer Energie zu versorgen.
Wichtige Prozesse am Minuspol
- In Bleibatterien besteht der Minuspol aus reinem Blei, das beim Laden mit Säure reagiert.
- In Ni-Cd-Batterien sorgt das enthaltene Cadmium-Metall für eine lange Lebensdauer.
- In Lithium-Ionen-Batterien ist der Minuspol aus Lithium-Metallverbindungen, die eine besonders hohe Energiedichte ermöglichen.
Ein gut gewähltes Metall am Minuspol entscheidet über die Kapazität, die Entladungsgeschwindigkeit und die Anzahl der möglichen Aufladungen einer Staplerbatterie.
Welche Temperaturbedingungen beeinflussen den Batteriebetrieb?
Die Umgebungstemperatur spielt eine große Rolle für die Leistungsfähigkeit und Lebensdauer einer Staplerbatterie. Extreme Kälte oder Hitze können die chemischen Prozesse im Akkumulator verlangsamen oder beschleunigen.
Hohe Temperaturen
- Beschleunigen die chemische Reaktion, was zu einer höheren Kapazität, aber auch schnellerem Verschleiß führt.
- Können dazu führen, dass sich das Elektrolyt-Gemisch zersetzt.
- Erhöhen das Risiko einer Überhitzung und möglicher Schäden an den Batteriezellen.
Niedrige Temperaturen
- Verlangsamen die Ionenbewegung, wodurch sich die Entladung der Batterie verlangsamt.
- Bleibatterien verlieren schneller an Leistung als Ni-Cd- oder Li-Ionen-Batterien, da das flüssige Elektrolytträger reagiert.
- Nickel-Cadmium-Batterien sind besonders temperaturunempfindlich und arbeiten auch unter extremen Bedingungen zuverlässig.
Wie beeinflusst der Separator den Batterieaufbau?
Ein oft übersehener, aber entscheidender Bestandteil einer Staplerbatterie ist der Separator. Er sorgt dafür, dass die beiden Elektroden nicht in direkten Kontakt kommen, sondern nur Ionen passieren können.
Funktionen des Separators
- Verhindert Kurzschluss zwischen Anode und Kathode.
- Ist durchlässig für Ionen, aber nicht für negativ geladene Elektronen.
- Beeinflusst die Selbstentladung der Batterie, da er den Ionenfluss reguliert.
Je nach Batterietyp bestehen Separatoren aus verschiedenen Materialien:
- Bleibatterien nutzen Kunststoff-Separatoren, die in der Schwefelsäure stabil bleiben.
- Ni-Cd- und Lithium-Ionen-Batterien verwenden spezielle polymerbasierte Separatoren, die besonders widerstandsfähig sind.
Die Qualität des Separators ist ein wichtiger Faktor für eine lange Lebensdauer und eine gleichmäßige Leistungsabgabe der Staplerbatterie.
Fazit: Der richtige Batterietechnologie für maximale Leistung
Der Aufbau einer Staplerbatterie ist entscheidend für ihre Leistungsfähigkeit, Lebensdauer und Effizienz. Jede Technologie hat ihre eigenen Stärken und Schwächen: Bleibatterien sind günstig und bewährt, erfordern aber regelmäßige Wartung. Nickel-Cadmium-Batterien sind temperaturunempfindlicher und arbeiten auch unter extremen Bedingungen zuverlässig, haben jedoch den Memory-Effekt. Lithium-Ionen-Batterien bieten hohe Energiedichte, schnelle Ladezeiten und sind wartungsfrei, allerdings mit höheren Anschaffungskosten.
Ein durchdachter elektrochemischer Aufbau sorgt dafür, dass der Stromfluss von der Anode zur Kathode möglichst effizient verläuft. Entscheidend sind die Wahl der Elektrolyte, das Material der Elektroden und die Anzahl der hintereinandergeschalteten Batteriezellen, die die Nennspannung bestimmen.
Moderne Batterien bestehen aus speziell entwickelten leitfähigen Materialien, die die chemische Reaktion zwischen Kathode und Anode optimieren. Während Primärbatterien, wie Zink-Kohle oder Alkali-Mangan-Batterien, nach einmaligem Gebrauch entsorgt werden müssen, sind Staplerbatterien als Akkumulatoren konzipiert, die wiederholt aufgeladen werden können.
Letztendlich hängt die Wahl der passenden Staplerbatterie vom jeweiligen Einsatzbereich ab. Wer eine langlebige und wartungsarme Lösung sucht, setzt auf Lithium-Ionen-Technologie. Wer auf eine bewährte und kostengünstige Variante setzt, bleibt bei der Bleibatterie. Entscheidend ist, dass der Aufbau der Batterie genau auf die Anforderungen des Staplers und die Betriebsbedingungen abgestimmt ist.
